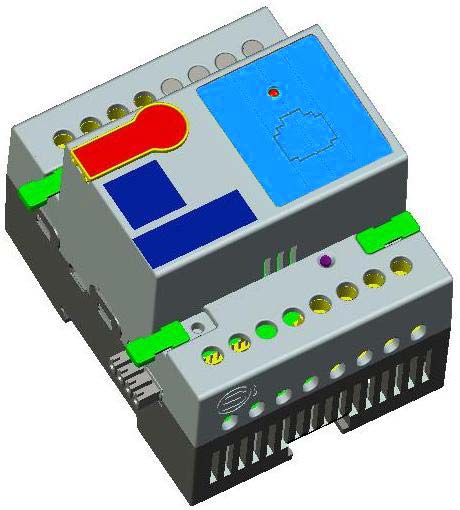

Smart-Bus HVAC2, Air Condition Control Module (G4) - SB-HVAC2-DN
GTIN (UPC-EAN): 0610696253767
Описание
DIN-реечный климатический модуль устанавливается рядом с HVAC модулем S-BUS, управление осуществляется с DDP панели и ПО АСУЗ. Модуль HVAC2 может управлять различными блоками (Нагрев, охлаждение, Fan low, High, Medium, VAV 0-10VDC) систем FCU, AHU, VAV. Простая маркировка, LED индикация. Обеспечивает энергосбережение.
**Модуль HVAC2 возможно запрограммировать без ПК.
HVAC соответствие
• Все типы фанкойлов(FCU)
• Все типы AHU
• VAV 0-10VDC
• Реле скоростей (H,M,L)

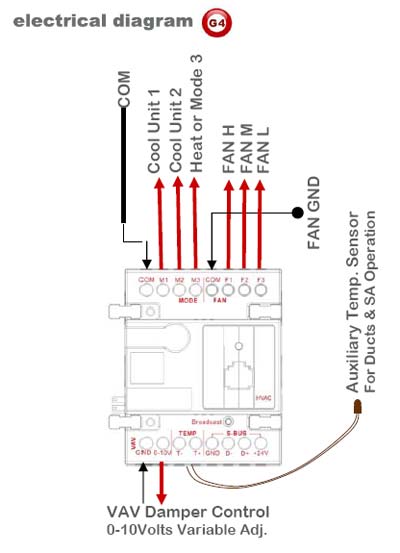

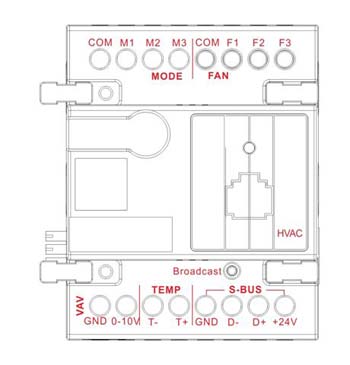

Порты подключения:
Характеристики
Питание
80-240VAC, 50/60Hz
HVAC 12-48VAC Types
FAN/VAV 0-10VDC
Потребление тока: 20-25mA
Совместимость
AHU (Air handling Units)
FCU (Fan Coil Units)
Single and Multi Stage Cool/
Heat with 3 Fan Speed (H,M,L)
VAV управление заслонкой
Выходы
6 x релейных выходов по 5A каждый.
Интерфейс управления
3 x Advanced RS485 S-BUS serial port links (both train & screw link types)
Обновление
1 x mini USB (to connect to special programming board)
Размеры и вес
Ш 91mm x Д 73mm x В 75mm
Вес 0.26 kg
Почему G4 (GENERATION-4) лучше? HVAC 2
Управление кондиционированием |
Предыдущее поколение Smart-BUS |
Новое поколение S-BUS G4 |
Тип монтажа(DIN рейка и стенной) |
Только DIN |
Оба |
S-Connector Technology (соединение модулей в щите) |
Нет |
Есть |
Реле скорости вентилятора кондиционера |
Нет |
Есть |
Обновление без вскрытия устройства |
Не возможно |
Через Mini USB |
Подключение через коннектор |
Не возможно |
Коннектор на всех устройствах |
Встроенный дополнительный датчик температуры, HVAC2 способен работать без DLP |
Нет |
Есть |
Гибкое распределение портов |
Нет |
Есть |
Многоцветовые панели |
Нет |
Есть |
Резервное копирование и восстановление |
Не предусмотрено |
Предусмотрено |
Подключение к датчику температуры и влажности |
Нет |
Есть |
Работа с технологиями BUS и Cloud одновременно |
Не предусмотрено |
Предусмотрено |
Настройка функций управления без ПК |
Нет |
Есть |
Теплоотвод, циркуляция воздуха |
Стандарт |
Улучшенное, в 2 раза эффективнее |
Маркировка на модуле |
Мало места |
Много места |
Оригинальная маркировка патента и бренда на всех устройствах |
Нет |
Есть |
Barcode GTIN и голограмма |
Нет |
Есть |
Соответствие функциям автоматизаци Smart-BUS |
Есть |
Есть |
В. Может ли HVAC2 работать без DDP?
О. Да, новый HVAC2 (G4) спроектирован для работы как вне так и внутри сети температу он может получать от подключаемого к нему датчика, уставки он может получать от АСУЗ...
В. Какими системами может управлять HVAC2?
О. HVAC2 может управлять любыми блоками подготовки воздуха( FCU, AHU, VAV 0-10V). ( Split системы, Package, Desert Coolers, Chillers, VAV ++)
В. Может ли HVAC2 управлять скоростью вентиляторов?
О. Да, в HVAC2 встроено 3 реле скорости. (high, Mid, Low)
В. Может ли HVAC2 управлять тепловой пушкой HVAC или каскадного типа?
О. Да, HVAC2 (G4) спроектирован для работы с такими системами (2-3 AC cooling units).
В. Как мы можем управлять сплит системой с помощью ИК сигналов?
О. Использую Smart-BUS ИК эмиттер (SB-IR-UN)
Скачать: SB-HVAC2-DN (Спецификация)
Технические данные:
Питание Совместимость Выходы Интерфейс управления Обновление Управление Программирование Соответствие |
Защита Настройки Установка SBUS питание Клеммы Рабочие условия Материалы и формат Размеры и вес |
Применение
Квартира, Офис, производство
