Описание

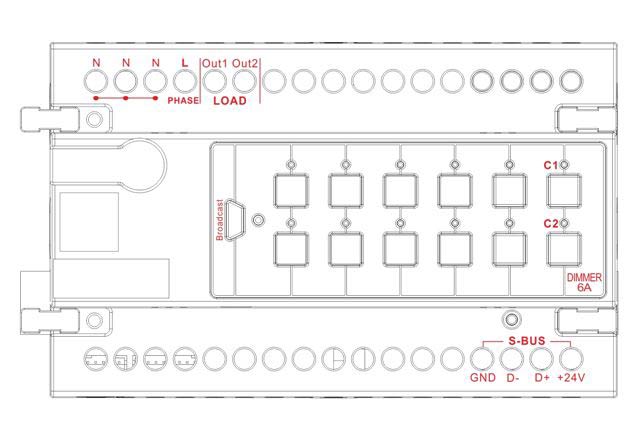

DIN-реечный диммер на 2 канала 6A на канал с контроллером сцен (Защита от перегрева, перегрузки, короткого замыкания) однофазное питание 220/110 В, 50-60Hz (Питания шины 24В/30mA) Компактный дизайн с возможностью простой маркировки, LED индикаторы статуса, кнопки локального управления. Обеспечит удобство управления и энергосбережение в любом месте: у вас дома, в офисе, ресторане, отеле или фабрике. Настройка без ПК.

Типы нагрузок:

• Электронные трансформаторы переднего фронта
• Лампы накаливания
•

Характеристики

Питание
80-240В, 50/60Hz
Потребление тока: 20-30mA

Выходы

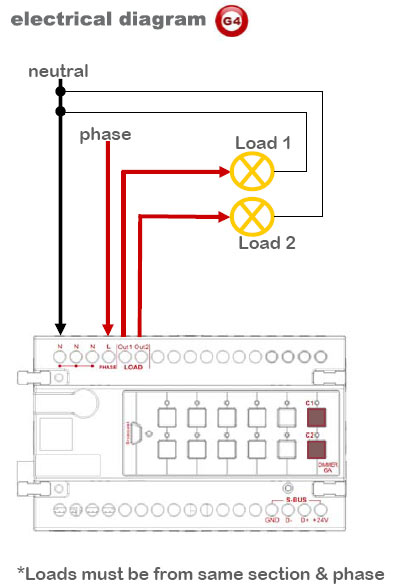

2 x диммируемых выхода до
6A на канал

Максимальная суммарная нагрузка
10A

Интерфейс управления

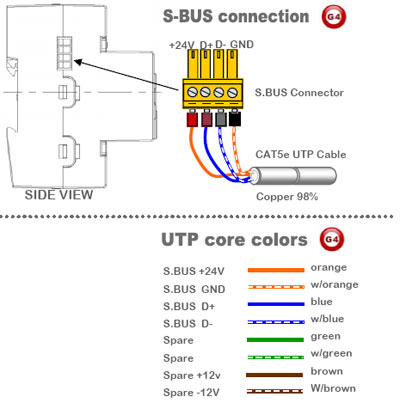

3 x Advanced RS485 S-BUS serial port links (both train& screw link types)

Обновление прошивки
1 x mini USB (to connect to special programming board)

Размеры и вес:

Ш 91mm x Д 145mm x В 75mm
Вес 0.6kg

Почему G4 (GENERATION-4) лучше? Диммеры (2к, 4к, 6к)

Вопрос. Влияет ли диммер на время жизни галогеновой лампы?
Ответ. Нет. Диммер увеличивает срок службы ламп накаливания. Галогеновая лампа тоже является лампой накаливания с вольфрамовой нитью. Проведенные в Smart-Bus тесты показали, что при диммировании срок службы галогеновых ламп приравнивается к обычным лампам накаливания.

В. Почему диммеры нагреваются, и безопасно ли это?
О. Во время нормальной работы твердотельные диммеры выделяют тепло. 98% энергии уходит на питание нагрузки и всего 2% выделяется в виде тепла, нагревающего диммер. Чем больше нагрузка на диммер, тем он теплее.
Это полностью безопасно. Диммеры Smart-Bus спроектированы в соответствии со стандартом безопасности UL.

В. Сколько нагрузки можно подключить к диммеру?
О. Smart-Labs ® спроектировали (G4) диммер в расчете на максимальную нагрузку в 12A, однако рекомендуется не превышать 10A.

В. Что произойдет если подключить к сети блок питания мощьностью более 2A/24VDC ( Примечание: при использовании оборудования Clipsal Schneider вы повредите сеть.) повредится ли сеть smart bus в этом случае?
О. Нет, это не повредит сеть S.BUS. Вы можете подключать источники питания любой мощьности, например 30A/24VDC или даже больше.

В. Каково максимальное критическое напряжение в сети smartbus?
О. 45 Вольт

В. Что поизойдет если замкнуть все провода шины?
О. Практически ничего из-за защиты s-bus, то есть после устранения короткого замыкания sbus продолжит нормальную работу.

В. Можно ли использовать силовой кабель вместо информационного?
О. Да, вы можете использовать людбой медный кабель.

В. Какие предохранители используются для защиты от перегрузкив оборудовании Smart-BUS?
О.В sBUS используются медленно перегарающие предохранители. Обычно номиналом 4A для каналов по 2A, или 6A для каналов по 3A, 10 A для каналов по 6A. (если произошла перегрузка и предохранитель сгорел, обратитесь в тех поддержку для его замены)

В. Какой длины может быть сетевой кабель Smart-BUS?
О. Мы протеслировали линию длиной 1200 метров и она работала. (В этом случае нужен более толстый кабель для питания модулей)

В. Поддерживает ли диммер S-BUS управление сценариями или необходим контроллер сценариев?
О. Нет, контроллер сценариев не нужен, он встроен в каждый диммер. Smart-Group добавляет необходимые функции в оборудование экономя ваши деньги, время и место.

В. Что в 2х канальном 6A диммере, нагрузка одного канала составляет 2A, а другого 7.5A, повредит ли это диммер?
О. Так как суммарная нагрузка не превышает 10A, диммер будет работать в штатном режиме.

В. Необходима ли защита от искрового эффекта для модулей реле и диммеров?
О. Нет. Эта защита уже встроена в модули диммеров и реле. (Чтобы защитить модули, вам нужно точно рассчитать нагрузку)

В. Сколько диммеров можно соединить с помощью Train разъема?
О. Ограничаний нет, вы можете соединить столько диммеров сколько поместится на DIN-рейку.

Q. Что происходит если напряжение питания в шине падает ниже или превышает 24 В? (Например в случае Dynalite напряжение питания шины 12 В, обрыв связи происходит при падении напряжения ниже 10 В, а сетевая карта поврежается при повышении напряжения до 15 В)
A. В случае Smart-BUS рекомендуемоерабочее напряжение составляет 24 В, рабочий диапазон: 10-32 В. Если напряжение падает ниже 8 В связь теряется, если напряжение превышает 45 В оборудование S-BUS повреждается.

Q. Что такое радиочастотная интерференция (РЧИ)?
A. РЧИ проявляется в виде жужжащего шума в аудио оборудовании если рядом с ним используются диммеры. Хотя в каждом диммере Smart-Bus встроен РЧИ фильтр, в некоторых случаях может потребоваться дополнительная фильтрация.

В. Влияет ли быстрое включение/выключчение на срок службы лампы?
О. Нет. Высокая температура влияет на срок службы ламп. Уменьшение температуры увеличивает срок службы.

Применение

Квартира, Дом, Офис, Ресторан, Отель и фабрика
