Smart-Bus модуль сухих контактов (G4) - SB-4Z-UN
GTIN(UPC-EAN): 0610696254023
Описание
Модуль сухих контактов на 4 сухих контакта. Используется для подключения герконов, ИК датчиков, датчиков протечки воды и газа, датчиков задымления, и т.д. Основное применение - подключение кнопочных выключателей к шине S-BUS. Встраивается в монтажную коробку за выключателем.
**Новые функции: Увеличенные клеммы подключения, mini USB для обновления прошивки.
Применяется в системах:
• Безопасности
• Обслуживания
• Освещения

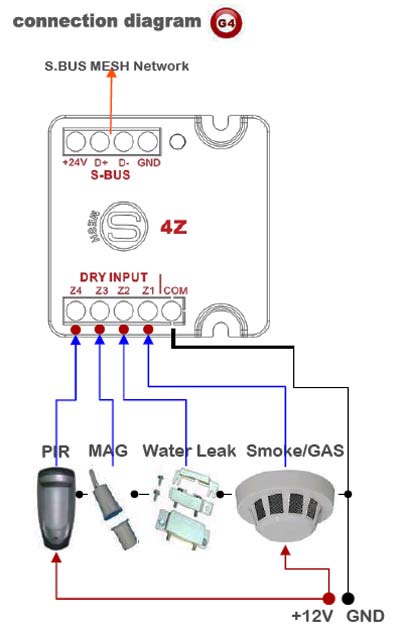

Порты подключения:
Характеристики
Входы
4-Сухих контакта
Нормально открыт/нормально закрыт
Настраивается программно
Интерфейс управления

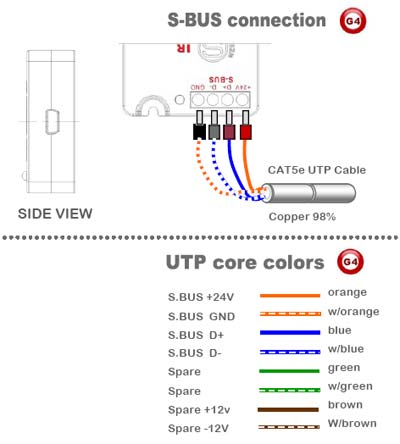

1 x Advanced RS485 S-BUS serial port links (both train& screw link types)
Обновление
1 x mini USB (to connect to special programming board)
Защита
• Защита от неправильной полярности
• От замыкания
Размеры и вес
Ш 46mm x Д 46mm x В 16mm
Вес 0.06 kg
Почему G4 (GENERATION-4) лучше? 4Z, ИК эмиттер
4Z/ИК модули (Сравнение свойств) |
Предыдущее поколение Smart-BUS |
Новое поколение S-BUS G4 |
Обновление без вскрытия устройства |
Не возможно |
Через Mini USB |
Кнопка автоматической адресации |
Нет |
Есть |
Клеммы подключения |
Маленькие |
Большие |
Дизайн печатных плат |
Средний |
Компактный |
Обносление статуса канала на DLP после ручного изменения |
Есть |
Есть |
Корпус на защелках |
Нет |
Да |
Резервное копирование и восстановление |
Не предусмотрено |
Предусмотрено |
Работа с технологиями BUS и Cloud одновременно |
Не предусмотрено |
Предусмотрено |
Оригинальная маркировка патента и бренда на всех устройствах |
Нет |
Есть |
Barcode GTIN и голограмма |
Нет |
Есть |
Соответствие функциям автоматизаци Smart-BUS |
Есть |
Есть |
В. Сколько адресных зон в модуле сухих контактов и насколько далеко можно расположить подключаемы данные?
О. Каждый модуль поддерживает 4 зоны. К сухому контакту можно подключить датчик на расстоянии до 300 метров по витой паре.
В. Может ли модуль 4-Z посылать команды в сеть?
О. Да
В. Если 4-Z используется для подключения механических выключателей, можно ли его использовать как двухпозиционный переключатель?
О. Да
Технические данные:
Входы Применение Програмиирование Соотвтествие |
Интерфейс управления Обновление Защита SBUS питание Монтаж Материал корпуса Размеры и вес |
Применение
• Система безопасности: (vibration, UV, magnetic contacts, Panic, Pressure matt, PIR, microwave, Driveway sensors...etc.)
• Протечек: (Газа, дыма, Pool Guard, Elevator Panic, CO gas, Bathroom Help..etc.)
• Технического обслуживания: (water Leak detector, water tank low level alert, Filter clogged sensor... etc.)
• Подключение механических выключателей
• LED индикация
• Diagnostic LED+ BROADCAST

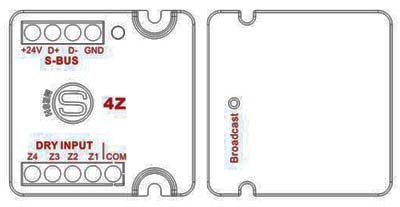

Варианты дизайна
2D BARCODE:
GTIN (UPC-EAN):
